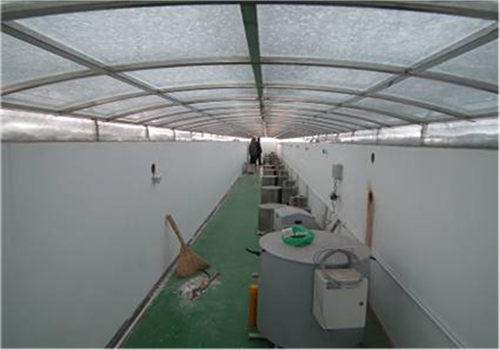

无动力水土流失过程自动观测装置主要是针对缺乏野外水土流失监测设备而研发的，研发的目标是安装和使用简单、实用，无需电源，泥沙样品自动采集，水土流失过程自动监测，无需人员值守，电脑下载，远程传输等。可用于野外各种立地条件下的水土流失观测，也可用于坡面小区固定观测，能够对各种面积的径流区、不同管理措施下的径流区、不同坡度、坡长的径流区等进行直接测定，尤其可用于各种水土流失治理区和工程开发项目区水土流失监测应用。具有重量轻、可拆卸、安装简便、无需电源、自动记录、分段取样、记录盒存储数据、电脑下载等优点，实现了径流和输沙过程自动观测，如辅以自动降雨记录仪，可同时同步获得降雨曲线、径流曲线、输沙过程曲线。

与传统的径流小区分流桶和集流桶观测比较具有的优势①可移动，利用效率高；②对自然状况下的径流进行直接观测，结果更加真实可靠；③可完成对单位时间径流强度和输沙量的观测，实现过程观测；④安装简便，设备制作成本低；⑤样品更接近实际，输沙量测定结果误差小，0.1%－10%的泥沙含量试验中，采集样品的准确度达到95.6%；⑥观测范围广泛，可完成野外的观测需求；⑦实现自动观测，电脑下载数据。

与现有的可移动径流观测装置比较具有的优势①可满足野外大流量的径流观测；②安装和操作简便；③不需额外电源；④电子记录，观测准确性高；⑤只采集一级样品，减轻后期工作；⑥故障少，精度高，耐用；⑦造价低廉。

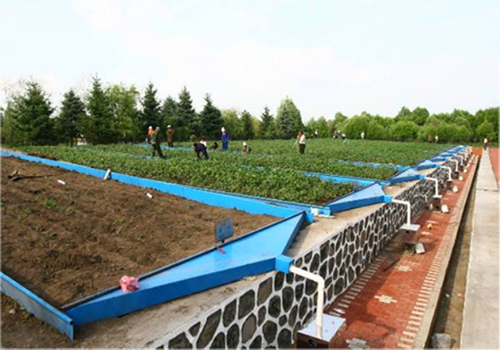

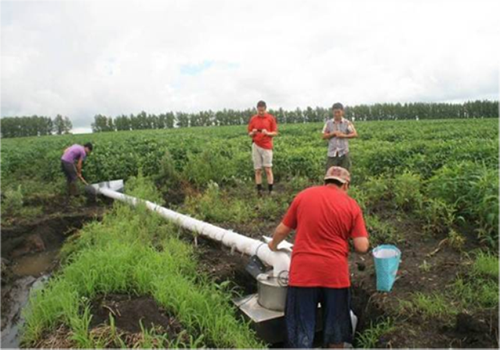

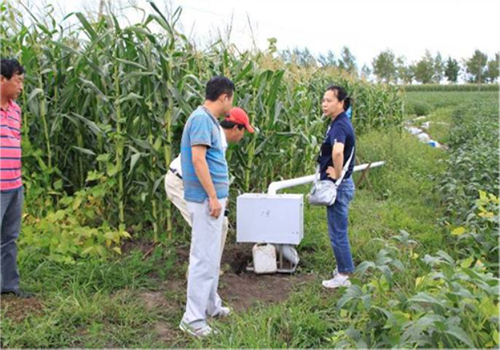

2004年开始研制，目前已获3项国家授权发明专利。2008年XYZ-I型开始应用，现已扩展为XYZ-I、XYZ-II和XYZ-III3种型号，依据不同观测需求，定制不同量程的设备，径流量程范围0.1－15 kg，监测面积最大可达1 km2。截止2015年6月，已累计在全国13个省区黑龙江省、吉林省、辽宁省、内蒙古自治区、北京市、山东省、陕西省、新疆自治区、河南省、湖北省、江西省、福建省、重庆市推广应用200余台套，应用区域涵盖东北黑土区、黄土高原区、红壤区、长江中上游区、北方农牧交错区、南水北调中线渠首水资源保护区（河南淅川），用于坡面径流小区、水土保持工程项目区、清洁小流域、侵蚀沟防治等，2015年被水利部列为推广项目。
