系统功能: 基于自动监测、远程传输的水土流失监测的需求,研发了一种适用于坡面水土流失过程自动监测、数据实时远程传输、数据自动整编、结果图形显示、实时发布的系统,服务于水土流失动态监测和预警。
系统组成: 该系统以无动力水土流失过程自动监测装置为核心,由水土流失监测单元、气象单元、土壤水、热、电导率单元、数据自动采集单元、数据远程实时发射单元、数据实时接收单元、数据自动加工整理单元、数据实时网上发布单元共8个单元组成。
核心部件: 水土流失监测装置为中国科学院东北地理与农业生态研究所自主创新研发的专利产品“XYZ-III型无动力水土流失过程自动监测装置”,取代原始的分流桶和集流桶,安装于小区的下部,用连接管将小区和设备连接,对地表径流过程自动记录监测,泥沙样品全过程依据径流量分段自动采集。
该装置已获3项国家发明专利(授权专利号:ZL200610163240.9,ZL201010594588.x,ZL 201110255659.x),生产通过欧盟CE认证和国际ISO9001质量认证。

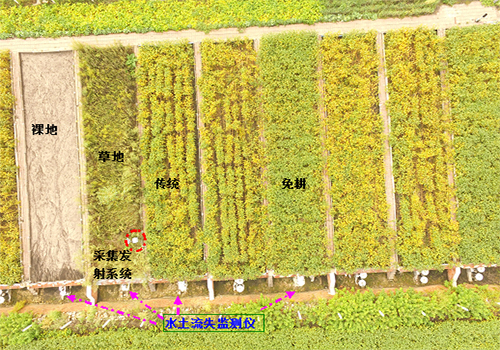

系统部署位置示意图 |

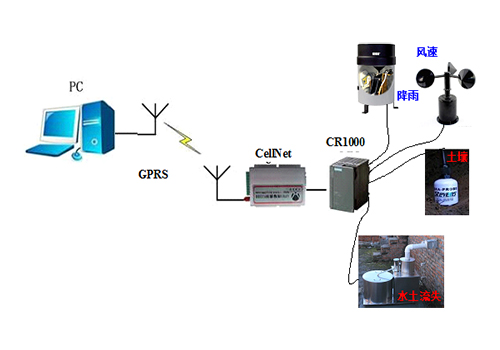

系统集成示意图 |

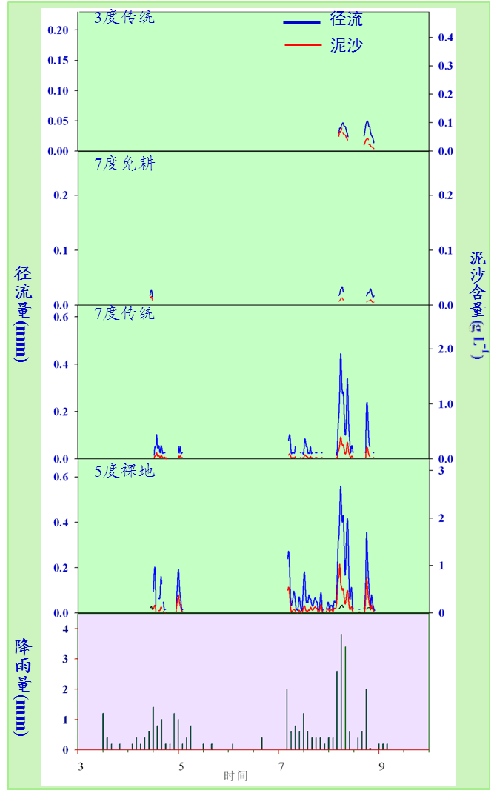

实例 |
